    淺談脫硫塔內部構造及原理圖

    隨著我國環保部對各行業污染治理力度加大，煙氣治理脫硫脫硝成為當前面臨的污染問題，因此脫硫工藝通過更新?lián)Q代越來越成熟，煙氣脫硫脫硝除塵器的應用也越來越廣泛了，脫硫塔作為脫硫除塵的主要設備之一，人們往往對其內部結構認知不夠，這里就由小編為大家介紹脫硫塔內部構造及原理圖如下：

     一、脫硫塔內部結構圖

     在脫硫塔內部結構中，頂層是出口煙道，然后往下是除霧器沖洗層，兩層沖洗層 ，再往下就是噴淋層，噴淋層不同脫硫塔層數也是不同的，一般設置四層居多，但也有三層的，設置層數多少取決于設計處理的煙氣量，再往下就是進口煙道，再往下便是漿池區，噴淋層至溢流點作為反應區，漿池區直至底部，在脫硫塔側面設置有攪拌器，一般設置為三臺，在攪拌器上方是氧化風機進氣管，另外還有整個脫硫吸收塔塔壁會設有若干接管的口。

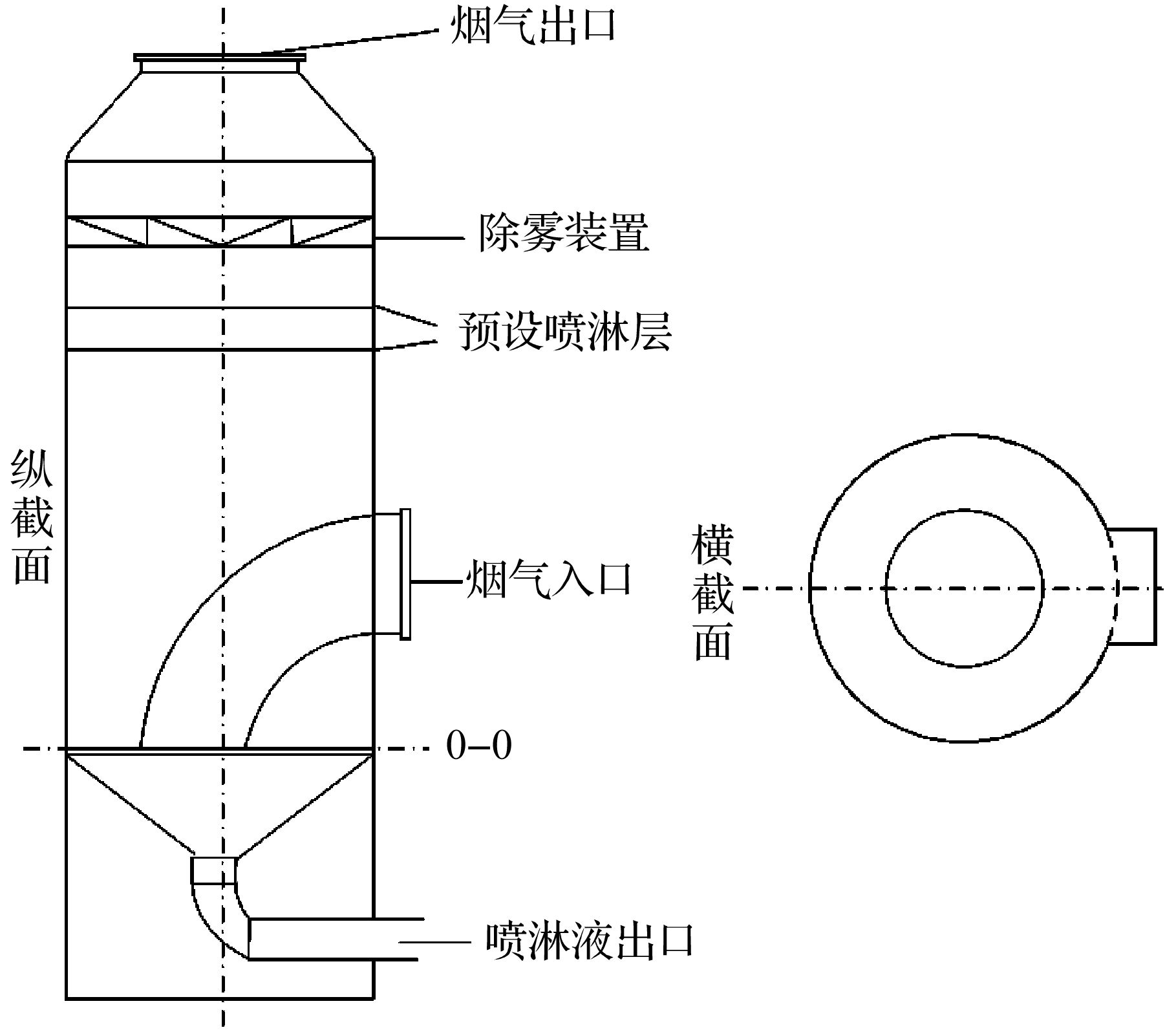

脫硫塔結構圖

    二、 脫硫塔內包含哪些設備？這些設備的主要作用是什么？

     煙氣脫硫塔內包含的設備主要包括有攪拌器、氧化風管、噴淋管、除霧器等，另外有的設計還有導流板或者均布板等等。其中攪拌器是位于脫硫塔底部，其主要是起到漿液擾動的作用，是為了防止石膏等顆粒物產生沉淀；氧化風管的作用主要是向塔內漿液池注入空氣把亞硫酸鹽氧化成硫酸鹽，其配套設備為氧化風機；噴淋管的作用是漿液通過循環泵打至脫硫塔漿液池頁面以上，通過噴嘴進行霧化、分布，從而吸收煙氣中的SO2氣體；除霧器的主要作用是除去煙氣中攜帶的液滴，即為除水的作用。　　

脫硫塔脫硫原理主要采用的是脫硫劑，脫硫劑的作用是具有表面活性，產生催化氧化并促進SO2的直接反應，也是為了加速CaCO3的溶解，促進CaSO3迅速氧化成CaSO4，強化CaSO4的沉淀，降低液氣比并減少鈣硫比，減少水分的蒸發。當工業煙氣入口SO2濃度增加時，而且高于設計值時，脫硫吸收塔反應池內PH值則會降低，當需要更大的Ca/S比時，在脫硫吸收塔反應池容積不需擴大的情況下，CaCO3能夠被快速溶解，這樣就增加了鈣離子濃度，保持了漿液PH值在正常范圍內，就會對PH值產生一定的緩沖作用。
