機械振打袋式除塵器結構原理圖
機械振打袋式除塵器也叫做機械振打布袋除塵器，是實恒公司布袋除塵器除塵設備之一，機械振打布袋除塵器可以分為三種類型，即手工振動、電動振動和氣動振動，三種類型中電動振動類型使用得較多, 一般常用的機械振動除塵器有：小型機械振打袋式除塵器和分室振打袋式除塵器兩種。下面由實恒小編為大家分別介紹這兩種類型布袋除塵器。

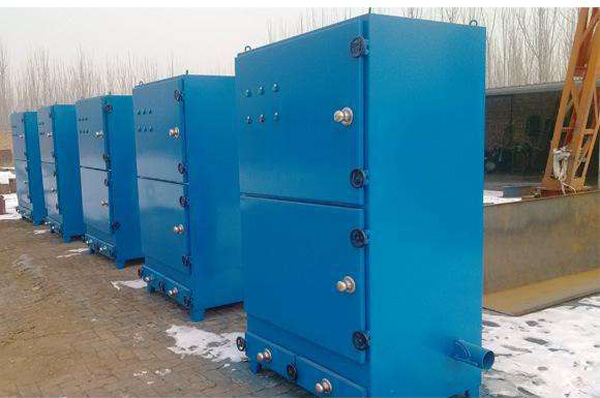

（1）H系列揺振式單機布袋除塵器
H系列揺振式單機布袋除塵器是一種小型機械振打除塵器，主要用途應用于庫頂、庫底、皮帶輸送及局部源的除塵當中。該系列除塵器的基本結構是由風機、箱體、灰門三個部件組成的，除塵器的各部件均安裝在一個立式框架內, 設計結構極為緊湊，占地面積小。
H系列揺振式單機布袋除塵器工作原理：是含生氣體由除塵器的下部入口進入箱體，并通過濾袋進行過濾，粉塵被阻留在濾袋內表面，被凈化后的氣體則會通過濾袋，被風機吸人而直接排入室內（也可接管排出室外）。在隨著濾袋內表面黏附的粉塵不斷增加，濾袋阻力也會上升, 除塵器采用自控清灰機構進行定時空振清灰，或者手動清灰機構停機后自動搖振數十秒，使粘在濾袋內表面的粉塵被抖落下來, 而直接落人倉內也可直接落到灰門，抽屜或直接落到輸送皮帶上。
（2） GP型分室振打袋式除塵器
該類除塵器是一種高溫扁袋袋式除塵器。它通常適用于礦山、冶金、發電、耐火、水泥、動力、鑄造、農藥、化工等行業的粉塵二次回收，窯爐和各種機燒鍋爐高溫?zé)煔鈨艋瘯r(shí)也使用較多 。
GP型分室振打袋式除塵器工作原理：是含塵氣體進人各分室后，經過布袋進行過濾,凈化后的氣體則由出口排出，而粉塵則附在濾袋外表面上，經沖擊拍打浮裝在売體內的單體箱框架,使粉塵脫落而實現灰清。
該系列除塵器結構設計是采用多室多層獨特裝配組合結構以及清灰振打方式布袋除塵器，該除塵器具有結構緊湊占地面積小、過濾面積大、清灰效率高、耐高溫、抗腐蝕等諸多優點，受到廣大有需求用戶的喜愛。
