DMC型脈沖布袋除塵器控制器接線圖

脈沖操控設備—脈沖操控儀是DMC型脈沖布袋除塵器的噴吹清灰體系中的首要操控設備。脈沖操控儀的作業流程為，它的輸出信號操控電磁脈沖閥噴吹壓縮空氣對濾袋進行循序清灰，使得除塵器的阻力始終保持在已設定的范圍內，以確保除塵器的處理才能和收塵效率的高低，與此同時也設有壓差操控儀的輸入接點，在接上壓差操控儀后，還可以定壓差進行清灰。

實恒新近推出的云平臺脈沖操控儀，不但具有了之前脈沖操控儀的一切功用，還可以通過PC端、手機端來進行后臺監控參數和長途升級等等功用。以下是脈沖操控儀YLY-CK-333接線介紹：

1）進線電源

進線電源是選用AC 220V，其進線電源接的線端子則坐落操控器的左邊的兩位端子，端子上面所標注的端子名稱為“L”和“N”；

2）模擬量輸出采集4-20mA接線

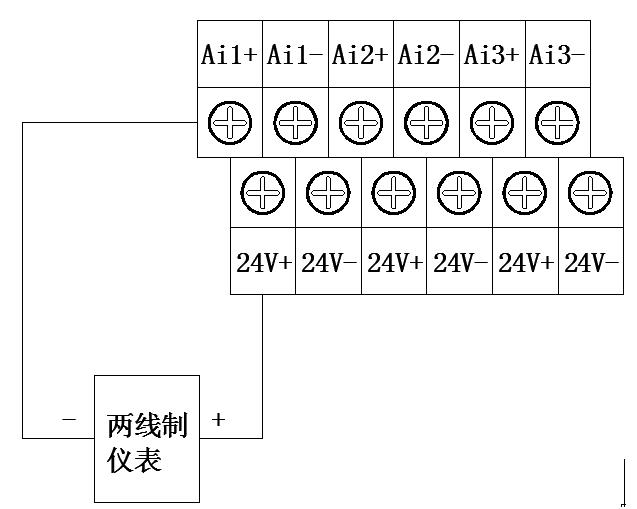

工業現場所使用的4-20mA信號則可分為兩種，一種為兩線制4-20mA信號，另一種為三（四）線制4-20mA信號，兩線制脈沖操控儀4-20mA信號接線辦法為，一端接端子24V+，而另一端接AI(x)+，下圖是以AI1體系通道為例，其接線辦法如下：

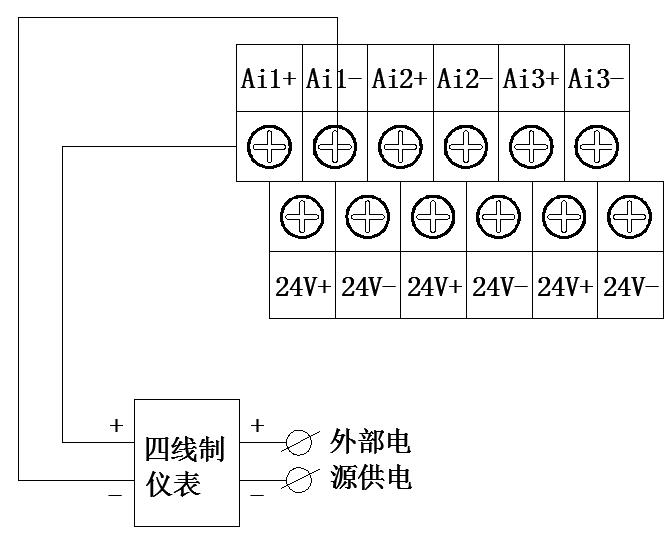

三（四）線制4-20mA信號接線辦法為，一端接端子AI(x)+，而另一端接AI(x)-，下圖就以AI1通道為例，接線辦法如下：

3）開關量輸入接線

   本操控器只承受無源干接點信號的開關量信號進入操控器，接入辦法為一端接“COM”端子，另一端接DI（x）端子：

4）開關量輸出接線

本操控器共輸出3路無源干接點信號，端子樣式選用雙層端子，上層端子為常閉信號，基層端子為常開信號；

5）485通訊、級聯操控儀的接線辦法

本操控器一共有一路485接線端子，接線端子坐落操控器的右下角，則該端子是用于擴展級聯操控儀的，是與級聯操控儀485端子A-A,B-B相連接。
