工業脈沖布袋除塵器清灰裝置結構介紹

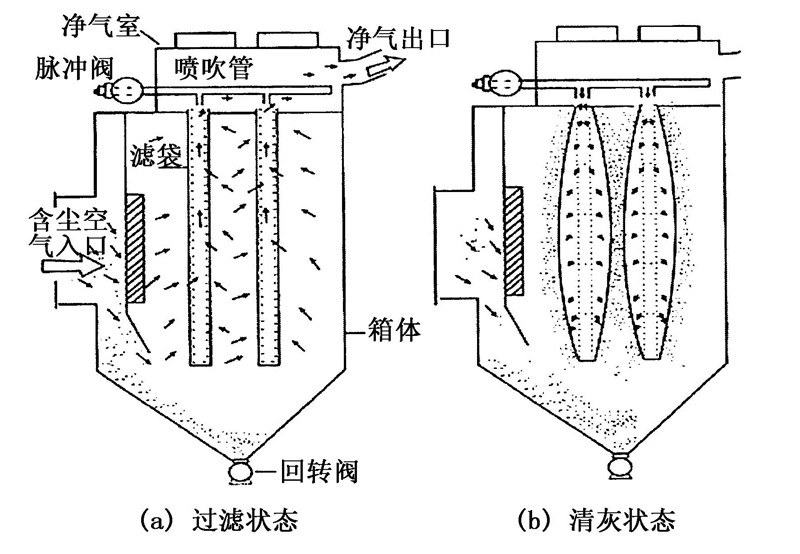

工業脈沖布袋除塵器常用于工業領域各行業中的布袋除塵裝置，脈沖噴吹袋式除塵器是一種效果很好的除塵凈化設備，這種脈沖袋式除塵器是以噴吹壓縮空氣作為清灰動力的，并且還利用脈沖噴吹各部件在瞬間釋放壓縮空氣，與此同時將會誘導數倍的二次空氣噴吹式高速反向射入除塵布袋內，會使得除塵布袋產生劇烈膨脹，并大大依靠空氣氣體沖擊振動和短時反向氣流沖刷而抖落灰塵的袋式除塵器。工業脈沖布袋除塵器的清灰裝置是由脈沖閥、噴吹管、貯氣包、導流器和控制儀幾個部分組成的。布袋除塵器噴吹結構圖如圖所示，工業脈沖噴吹袋式除塵器是具有多種結構形式，比如逆噴、順噴、對噴、旋轉噴吹等。
工業脈沖布袋除塵器清灰裝置的工作原理
工業脈沖袋式除塵器的清灰裝置作原理為：由圖中可以看出，將脈沖閥的一端接著壓縮空氣包，而另一端接著噴吹管，脈沖閥背壓室則接著控制閥，而脈沖控制儀將會控制著控制閥和脈沖閥的開啟，并且當控制儀無信號輸出時，脈沖閥的排氣口則被關閉，脈沖閥是處于關閉狀態的，當脈沖控制儀發出信號時，控制排氣口則被打開，將脈沖閥的背壓室外的氣體泄掉則壓力就會降低，一般噴吹氣源壓為低于0.25MPa者為低壓噴吹，而噴吹氣源壓力高于0.5MPa者為高壓噴吹，由于膜片兩面產生圧差, 所以膜片因壓差作用而產生位移，此時脈沖閥噴吹打開，此時將壓縮空氣從氣包通過脈沖閥經過噴吹管小孔噴出（從噴吹管噴出的氣體為一次風）。將高速氣流則會通過文氏管導流器將誘導了數倍于一次風的周圍空氣（也稱為二次風）進入濾袋中，從而造成濾袋內瞬間受正圧作用而實現清灰過程。
以上為工業脈沖布袋除塵器廠家脈沖布袋除塵器清灰裝置結構簡要介紹，更多除塵器脈沖清灰原理知識請直接翻閱本公司網站：http://www.xiaohaoba.cn
