布袋除塵器氣包工作原理
2019-11-11 10:17:46??????點擊：
布袋除塵器氣包工作原理
布袋除塵器氣包原名叫做儲氣包，主要用來儲存清灰系統用的壓縮空氣的，因此儲氣包又稱為儲氣罐，由于儲氣包是負責儲存清灰系統所用的壓縮空氣的，所以氣包的大小會直接影響清灰系統，因此選擇合適的儲氣罐對于布袋除塵器來說就是重中之重。袋式除塵器氣包體積越大，氣包內的工作氣壓就越穩定，布袋除塵器氣包結構圖如下：

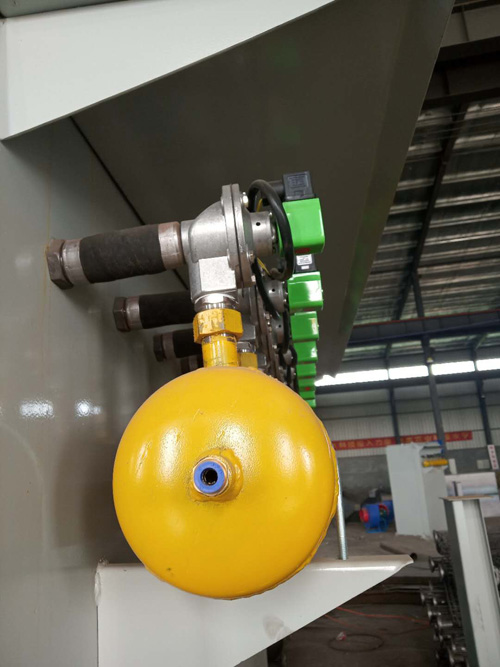

布袋除塵器氣包結構圖（附圖）
布袋除塵器氣包工作原理
脈沖閥膜片將先導閥和脈沖閥體分成為三個氣室，分氣包所輸出的壓縮空氣經過電磁脈沖閥閥座的進氣口而進入下氣室。又經過主膜片的通氣孔而到達脈沖電磁閥體內的中氣室后，又可迅速通過先導閥膜片上的通氣孔而到達先導閥內的上氣室。并且同時也有少量圧縮空氣通過脈沖閥體上的泄氣孔而排往大氣 （但是此過程是扱短的，若以幾毫秒來計算, 可忽略掉）。但是由于上氣室的作用，在先導閥膜片上的壓力會大于中氣室（作用面積大于中氣室的作用面積）壓力 , 使得先導閥膜片的彈性變形并且封住中氣室出口，故而來關閉通往上氣室的氣路，與此同時中氣室開始起作用。
